Bombas de Engranajes

Ofrecemos una amplia gama de bombas de engranajes, orientada a sectores industriales con necesidades de trasvase de líquidos muy específicas, como son los productos químicos, petróleo, gas, acero, etc. Las bombas de engranajes son tecnicamente sencillas, lo que permite realizar los mantenimientos de manera fácil y rápida.

  • Pueden trabajar con líquidos de alta viscosidad

  • Diseño compacto y robusto

  • Resistentes y de larga duración

  • Autoaspirantes

  • Bombas potentes de gran rendimiento

  • Mantenimiento rápido y sencillo

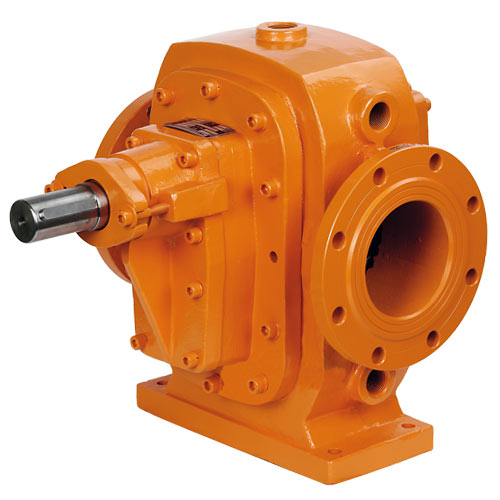

Bomba de engranajes

Bombas de Engranajes Externos


Las bombas de engranajes externos, son un tipo de bombas muy adecuadas para el bombeo de líquidos espesos como aceites, resinas, parafina o melazas. Son bombas de gran rendimiento que pueden trabajar en condiciones muy duras y a altas temperaturas. Es posible invertir el flujo cambiando la dirección de rotación del engranaje. El tipo más habitual es el de engranajes rectos.

Las bombas de engranajes externos se componen de una caja fija con dos o más engranajes del mismo tamaño. Normalmente, un engranaje está acoplado al eje de transmisión mientras que los otros se acoplan y coinciden entre sí mediante una tolerancia muy ajustada. La interacción de los engranajes y la ajustada tolerancia de la carcasa crean el vacío y la presión resultante hace que el fluido se desplace a través de la bomba. Debido a la ajustada tolerancia de las superficies de desgaste, no deben trabajar con líquidos o fluidos abrasivos.

Tabla de Selección de Bomba

Modelo
Bomba
Caudal
(m³/h)
Viscosidad
SSU
Velocidad
(rpm)
Aspiración
Impulsión
Presión (bar)
2 3 4 6 10 15
Potencia (kW)
NDP-01 1 500 1500 R 3/4″ 0,37 0,37 0,55 0,55 0,75 1,1
NDP-02 2 500 1500 R 1″ 0,55 0,55 0,75 0,75 1,1″ 1,5″
NDP-03 3 500 1500 R 1¼» 0,55 0,75 0,75 1,1 2,2 3
NDP-04 4 500 1500 R 1¼» 0,75 1,1 1,6 2,2 3 4
NDP-05 5 500 1500 R 1¼» 1,1 1,5 2,2 3 4 5,5
NDP-06 6 500 1500 R 1¼» 1,5 2,2 2,2 3 4 5,5
NDP-10 10 1000 1000 R 2″ 3″ 3″ 4″ 5,5″ 7,5″ 11″
NDP-15 15 1000 1000 DN 65 4 4 5,5 7,5 11 15
NDP-20 20 1000 1000 DN 65 4 5,5 7,5 11 22 30
NDP-30 30 1000 1000 DN 80 5,5 7,5 11 15 22 37
NDP-40 40 1000 1000 DN 80 7,5 11 15 22 30 45
NDP-50 50 1000 1000 DN 100 7,5 11 15 22 30 45
NDP-75 75 1000 1000 DN 125 11 15 22 30 37
NDP-100 100 1000 1000 DN 150 18,5 22 37 45 55

Tabla de Selección de Velocidad para Líquidos Viscosos

Viscosidad cSt 1 110 220 1100 2200 11000 22000
Velocidad rpm 1500 1500 1000 800 500 300 200

Bombas de Engranajes Internos

Las bombas de engranajes internos constan de dos engranajes, uno interno cuyos dientes están orientados hacia el exterior, y otro externo con los dientes orientados hacia el centro de la bomba. El eje motriz acciona el engranaje interno. Este tipo de bombas, aportan un caudal continuo.

Las bombas de engranajes internos están diseñadas para trabajar con líquidos viscosos como aceites, melazas, jabones o pinturas, aunque pueden trabajar en un amplio rango de viscosidades.

Tablas de Selección de Bomba

VP1″ – VPF1″

VP1½″ – VPF1½″ – VPEF1½″

VP2″ – VPF2″ – VPEF2″

VP2½″ – VPF2½″- VPEF2½″

VP3″ – VPF3″ – VPEF3″

VPGF3″

VPGF4″

VPF4″

VPF5″

VPF6″

VPF8″

VPF200″

Bombas de Engranajes Monobloc

Electrobombas de gran robustez y fiables idóneas para el trasvase de gasóleo aceites minerales y vegetales, y en general todo tipo de líquidos viscosos sin partículas en suspensión. Las bombas de engranajes monobloc son bombas que permiten el trabajo con caudales precisos, característica es muy útil en una gran variedad de aplicaciones. Bombas de bajo nivel sonoro, de alto rendimiento, y larga duración incluso en condiciones extremas. Bombas de diseño monobloc y compacto.
